Endüstriyel saha uygulamalarında en çok önem verilen konuların başında donanımlar arası kesintisiz haberleşme gelir. Endüstriyel otomasyon sistemlerinde verilerin doğru, hızlı ve kayıpsız aktarılması sistemin kalbidir. USB ve Ethernet gibi modern arayüzler yaygınlaşsa da, kararlılıkları ve endüstriyel standartlara uyumları nedeniyle seri haberleşme portları (COM portlar) günümüzde hala endüstrinin vazgeçilmezidir.

Bu yazımızda, endüstriyel PC'lerde seri portlar sınıfında en çok kullanılan RS232 ve RS485 standartlarını, GPIO arayüzünü ve bu donanımların projelerde nasıl konumlandırılması gerektiğini inceliyoruz.

RS232 Nedir?

RS232, uzun yıllardır standartlaşmış olan ve noktadan noktaya (point-to-point) seri haberleşme sağlayan bir protokoldür. Endüstriyel PC'lerin üzerinde genellikle klasik 9 pinli DB9 (COM port) konnektörü ile karşımıza çıkar.

RS232 standardı, bir verici (Tx) ile tek bir alıcı (Rx) arasında doğrudan iletişim kurmak için tasarlanmıştır.

Pin 9 Üzerinden Besleme: Endüstriyel panel PC'lerde RS232'nin en büyük avantajlarından biri, bazı özel yapılandırmalarla 9. pin üzerinden 5V veya 12V güç çıkışı verebilmesidir. Bu sayede cihazlara harici bir adaptör bağlamadan güç sağlanabilir.
Kullanım Alanları: Üretim bantlarındaki barkod okuyucular, endüstriyel teraziler, fiş/etiket yazıcıları veya tekil sensör modülleri gibi kısa mesafeli çevre birimlerinin endüstriyel bilgisayarlara bağlanmasında yoğun olarak tercih edilir.

RS485 Nedir?

Elektromanyetik gürültünün yüksek olduğu fabrika ortamlarında veya uzun mesafeli iletişim gerektiren projelerde devreye RS485 girer. Diferansiyel sinyalleme teknolojisi kullanan bu standart, verileri A ve B (D+ ve D-) kabloları üzerinden voltaj farkı yaratarak iletir, böylece çevresel parazitleri filtreler.

Modbus RTU ve Çoklu Bağlantı: RS485, endüstriyel haberleşmenin omurgası sayılan Modbus RTU protokolünün en yaygın fiziksel katmanıdır. Aynı hat üzerine (daisy-chain / zincirleme bağlantı ile) 32 veya daha fazla cihazın bağlanmasına olanak tanır.
Kullanım Alanları: Sahadaki PLC'ler, motor sürücüleri (inverterler), enerji analizörleri, sıcaklık kontrolörleri ve uzak G/Ç (I/O) modüllerinden veri toplamak için idealdir. Kurulum esnasında hattın başındaki ve sonundaki cihazlara sonlandırma direnci (terminatör) eklenmesi, veri kayıplarını önlemek açısından kritik bir kurulum özelliğidir.

RS422 Nedir?

RS422, diferansiyel sinyal yapısıyla uzun mesafeli ve yüksek hızlı seri haberleşme sağlayan bir diğer standarttır. Genellikle özel kontrol sistemleri ve belirli endüstriyel cihazların bağlantısında kullanılır. RS232 ve RS485'e kıyasla daha sınırlı uygulama alanına sahip olduğundan, günümüz projelerinde daha spesifik noktalarda karşımıza çıkmaktadır.

GPIO (Genel Amaçlı Giriş/Çıkış) Nedir?

Yazımızın başlığında da yer alan GPIO, seri iletişim protokollerinden farklı olarak dijital giriş ve çıkış sağlayan pinlerdir.

Giriş (Input): Makinedeki bir acil stop butonunun durumunu okumak veya kapak sensöründen tetik almak için kullanılır.
Çıkış (Output): Otomasyon senaryosuna göre bir tepe lambasını (ikaz ışığı) yakmak, uyarı zili çaldırmak veya bir röleyi çekmek gibi doğrudan fiziksel komutlar vermek için kullanılır. Harici bir kontrolcüye ihtiyaç duymadan panel PC üzerinden basit kontroller yapmanızı sağlar.

Endüstriyel Panel PC seçerken hangi bağlantılar tercih edilmeli?

Endüstriyel Panel PC seçimi sırasında yalnızca işlemci ve ekran boyutunu değerlendirmek yeterli değildir. Sistemde kullanılacak PLC'ler, sensörler, sürücüler ve diğer çevre birimlerinin haberleşme gereksinimleri de dikkate alınmalıdır.

RS-232: Barkod okuyucu, terazi veya tekil seri haberleşme gerektiren cihazların bağlantısında değerlendirilebilir.
RS-485: Birden fazla cihazla haberleşmenin veya daha uzun kablo mesafelerinin gerektiği otomasyon projelerinde tercih edilebilir.
GPIO: Harici dijital sinyallerin algılanması ve uygun elektriksel koşullarda kontrol sinyallerinin oluşturulması için kullanılabilir.

Zenos Rock 1560 Panel PC'de Bağlantılar Nasıl Yapılır?

Teorik bilgileri sahadaki gerçek bir uygulamaya dökmek gerekirse, Zenos'un popüler endüstriyel modellerinden biri olan Rock 1560 Panel PC bu bağlantıları oldukça kolaylaştıracak bir donanım mimarisine sahiptir.

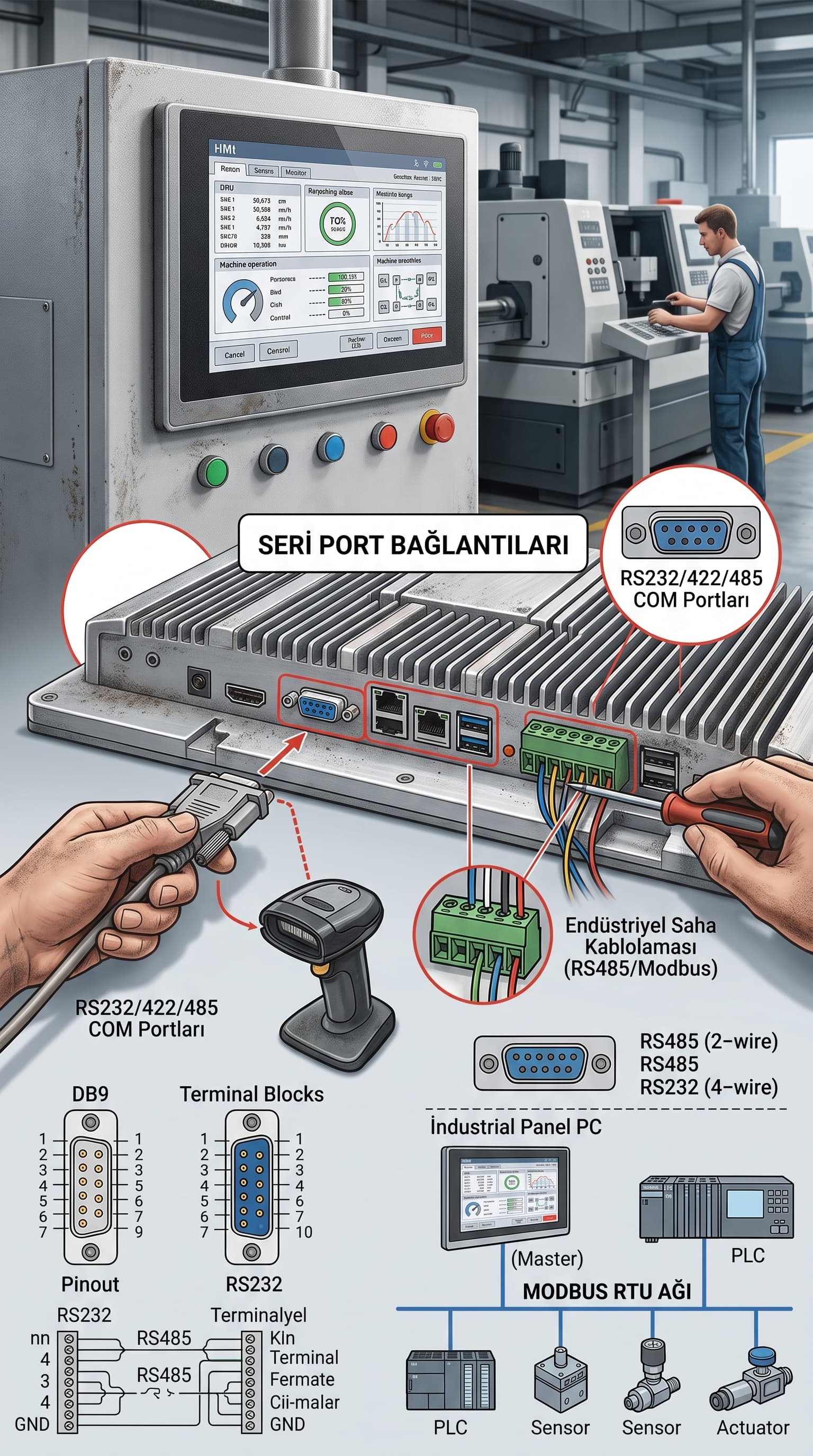

Zengin COM Port Altyapısı: Rock 1560'ın arka panelinde, sahadaki birden fazla cihaza aynı anda bağlanabilmeniz için 3 adet DB9 formunda seri port (COM) girişi ve 1 adet DB15 GPIO girişi bulunur.

Esnek Protokol Desteği: Bu portlar sadece RS-232 ile sınırlı kalmaz; projenizin gereksinimine göre BIOS veya anakart üzerinden RS-232, RS-422 veya RS-485 olarak yapılandırılabilir. Barkod okuyucunuzu doğrudan standart bir kablo ile bu portlara vidalayarak sabitleyebilirsiniz.

Klemens (Terminal Block) Kolaylığı: Sahada bir Modbus ağı kurarken veya sensör bağlantıları yaparken, yeşil renkli endüstriyel klemens yapıları (terminal blok) devreye girer. Lehim veya ekstra dönüştürücü gerektirmeden, sahadan gelen kabloları sadece bir tornavida yardımıyla doğrudan cihaza güvenle bağlayabilirsiniz.

RS-232 ile RS-485 arasındaki temel fark nedir?

RS-232 genellikle iki cihaz arasında kısa mesafeli seri iletişim için kullanılır. RS-485 ise diferansiyel sinyal yapısı sayesinde daha uzun mesafelerde ve çoklu cihaz bağlantılarında kullanılabilir.

Endüstriyel Panel PC'de RS-485 ne işe yarar?

RS-485, uygun haberleşme protokolü ve yazılım kullanıldığında Panel PC'nin PLC, motor sürücüsü ve diğer endüstriyel cihazlarla seri iletişim kurmasını sağlar.

GPIO ile RS-485 arasındaki fark nedir?

RS-485, seri veri aktarımı için kullanılan bir elektriksel arayüz standardıdır. GPIO ise dijital giriş ve çıkış pinlerini ifade eder. GPIO, RS-485 gibi bir haberleşme protokolü değildir.

Her Endüstriyel Panel PC'de RS-232 ve RS-485 bulunur mu?

Hayır. Seri portların sayısı ve türü, Panel PC'nin modeline ve donanım konfigürasyonuna bağlıdır. Satın alma öncesinde ürünün teknik özellikleri kontrol edilmelidir.

GPIO ile röle kontrolü yapılabilir mi?

Uygun elektriksel arayüz, sürücü ve izolasyon devresi kullanılarak GPIO üzerinden röle kontrolü yapılabilir. Ancak standart GPIO, tek başına emniyet fonksiyonları için kullanılmamalıdır.
