MES Projelerinde Endüstriyel Panel PC ve Kiosk Kullanımı

MES ve Fabrika Dijitalleşmesi Nedir?

MES (Manufacturing Execution System, üretim yürütme sistemi), üretim süreçlerini sahadan toplanan verilerle takip eden ve yöneten yazılım sistemidir. MES; üretim emirlerini, operasyonları, kalite kayıtlarını, duruşları ve üretim verilerini tek bir sistem üzerinden izler.

MES, ERP ile üretim sahasındaki makineler ve operatörler arasında köprü görevi görür. ERP planlama ve yönetim süreçlerine odaklanırken MES, bu planların sahada uygulanmasını ve takibini sağlar. ISA-95 standardında MES, iş planlama seviyesi (ERP) ile kontrol seviyesi (PLC, SCADA, makineler) arasındaki 3. seviye olarak tanımlanır.

Bu yapının sahadaki kullanıcı arayüzünü ise donanım oluşturur. Operatörün iş emrini görüntüledüğü, üretim bilgisini girdiği veya kalite kontrol formunu doldurduğu MES terminali, fabrika dijitalleşmesi altyapısının en görünür parçasıdır.

Üretim Sahasında Endüstriyel Terminaller Nerelerde Kullanılır?

MES'in sahada işe yaraması için operatörlerin sisteme hızlı ve güvenilir şekilde erişebilmesi gerekir. Endüstriyel terminaller üretim sahasında şu görevleri üstlenir:

• İş emri görüntüleme ve onaylama: Operatör üretilecek ürünü, operasyon adımlarını ve teknik dokümanları hat başındaki terminalden görür; iş emrini buradan başlatır ve tamamlar.

• Üretim verisi toplama: Üretilen miktar, fire ve operasyon süreleri anında MES'e aktarılır.

• Barkod ile izlenebilirlik: Ürün, lot ve palet bilgileri barkod okutularak kaydedilir; her ürünün hangi hatta, hangi malzemeyle ve kim tarafından üretildiği geriye dönük izlenir.

• Operatör girişi ve PDKS: Operatörler kart veya RFID ile sisteme giriş yapar; vardiya ve personel takibi aynı terminalden yürütülür.

• Dijital kalite kontrol: Kağıt formların yerini dokunmatik ekrandaki kontrol listeleri alır; sonuçlar doğrudan MES'e kaydedilir.

• Bakım ve duruş bildirimi: Operatör makine duruşunu ve nedenini terminalden bildirir; bakım ekibi talebi anında görür.

Bu görevler için cihazın MES yazılımını çalıştırması tek başına yetmez. Terminalin fiziksel yapısı, bağlantı seçenekleri ve çalışma ortamına uygunluğu da aynı derecede belirleyicidir.

MES Uygulamalarında Hangi Donanım Nerede Kullanılır?

Bir MES projesinde tek bir donanım tipi her noktaya uymaz. Terminalin konumu, kullanım amacı ve operatörün cihazla etkileşim şekli; panel PC, box PC, kiosk ve tablet arasındaki seçimi belirler.

Endüstriyel Panel PC

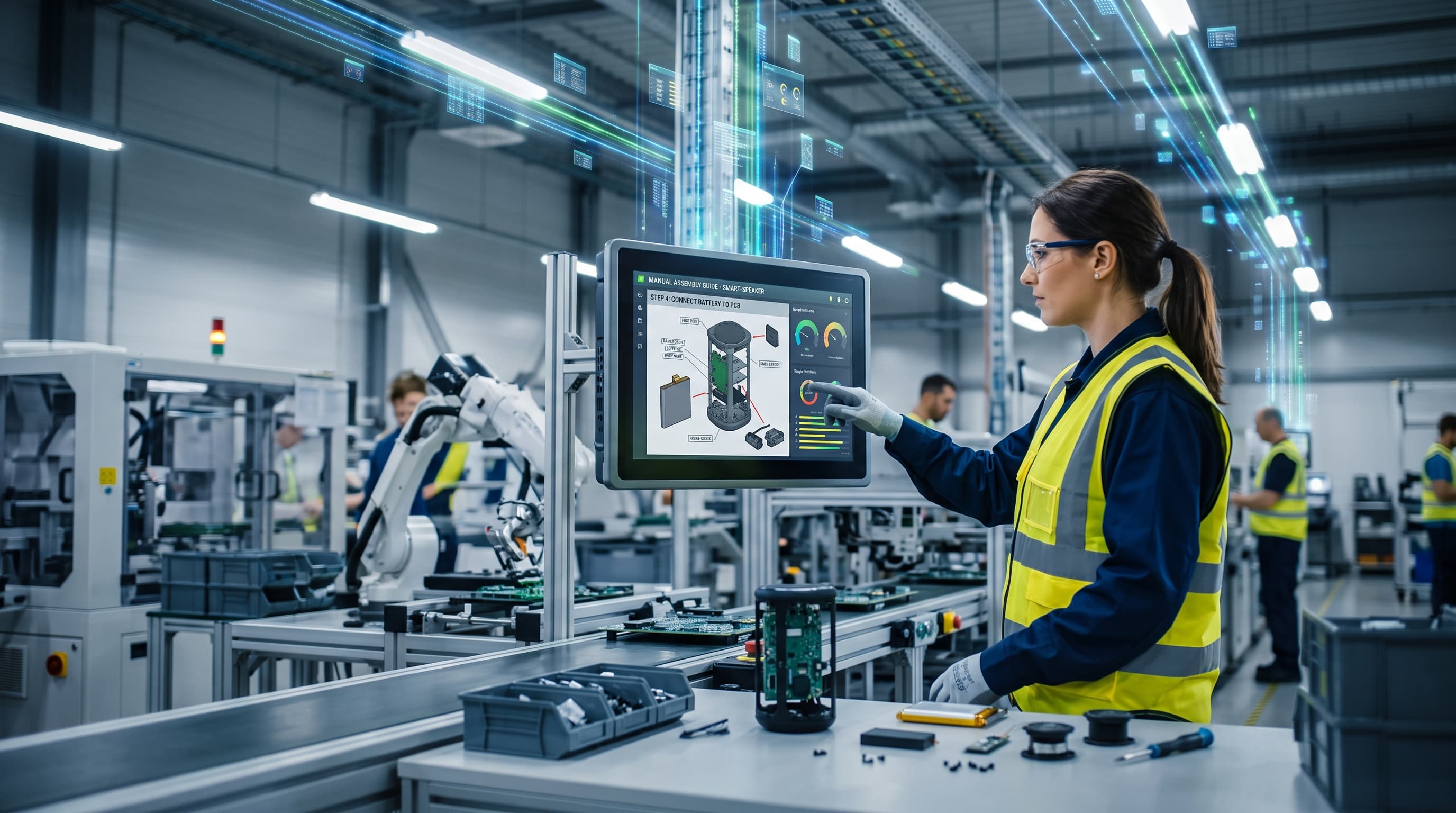

Endüstriyel panel PC, ekranı ve bilgisayarı tek bir gövdede birleştirir. Makine yanına veya hat başına monte edilir ve operatörün MES'e eriştiği ana nokta olur. İş emri görüntüleme, üretim verisi girişi ve kalite kontrol ekranları panel PC'lerin en yaygın kullanım alanıdır.

Zenos ROCK-1560, üretim hattında MES operatör terminali olarak kullanılır. ROCK-1010 ise makine üzerinde makine ekranı ve MES arayüzü görevini üstlenir.

Endüstriyel Box PC

Box PC'de bilgisayar ve ekran ayrıdır. Bilgisayar pano içine veya korunaklı bir alana yerleştirilir, ekran ise ihtiyaç duyulan noktaya monte edilir. Saha verilerinin merkezi olarak toplandığı uygulamalar, harici monitörlü istasyonlar ve pano içi veri toplama sistemleri box PC'nin güçlü olduğu alanlardır.

Zenos ROCKBOX serisi, sahadan veri toplama ve pano içi bilgisayar uygulamalarında kullanılır.

Endüstriyel Kiosk

Endüstriyel kiosk, çok sayıda kullanıcının eriştiği ortak terminaller için tasarlanır. Fabrika girişlerinde, vardiya değişim noktalarında ve üretim alanının ortak bölgelerinde konumlandırılır. İş emri sorgulama, PDKS ve personel işlemleri kioskların tipik görevleridir.

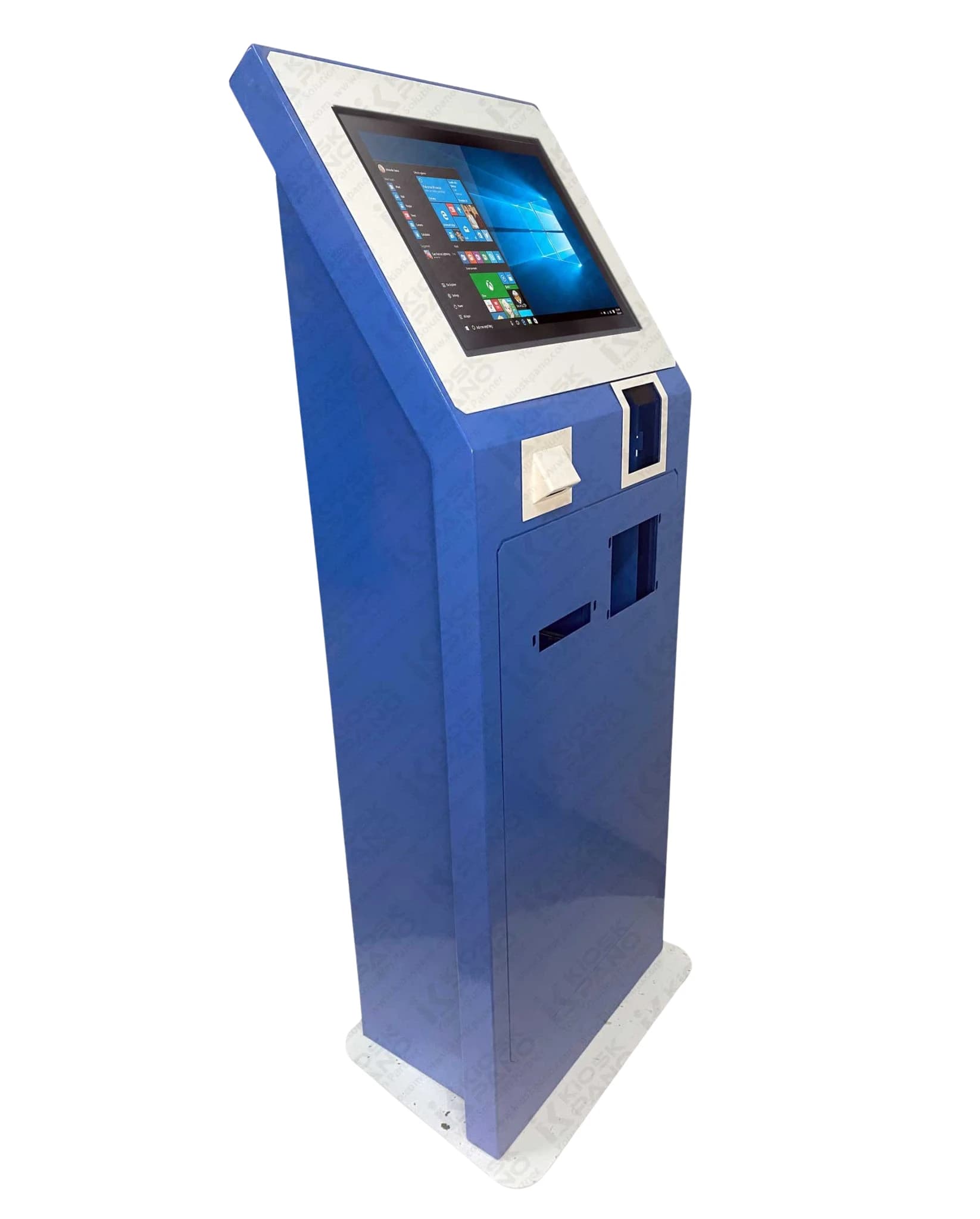

Zenos ZK100 endüstriyel kiosk, iş emri ve PDKS terminali olarak kullanılır.

Endüstriyel Tablet

Endüstriyel tablet, operatörün sistemle birlikte hareket etmesi gereken işlerde öne çıkar. Depo personelinin palet kontrolü, sevkiyat doğrulaması ve kalite personelinin sahada kontrol sonucu girmesi tabletin tipik kullanım alanlarıdır.

Zenos ROCKTAB, mobil MES ve depo uygulamalarında kullanılır.

Sektörlere Göre Kullanım Örnekleri

MES terminalinin nasıl kullanılacağı sektörün üretim sürecine ve fiziksel koşullarına göre değişir. Bu yüzden donanım seçimi yazılım gereksinimleri kadar sahadaki ortamı da hesaba katmalıdır.

Otomotiv ve Yan Sanayi

Otomotivde iş emri takibi, operasyon adımlarının doğrulanması ve parça izlenebilirliği kritik önemdedir. Hat başına yerleştirilen endüstriyel panel PC, barkod okuyucuyla birlikte çalışarak her parçanın hangi operasyondan geçtiğini anında MES'e kaydeder.

Gıda ve İlaç Üretimi

Gıda ve ilaç üretiminde terminalin hijyen ve temizlik koşullarına uygunluğu ön plana çıkar. Basınçlı suyla yıkanan alanlarda IP65 genellikle yeterli değildir; bu ortamlarda IP66/IP69K koruma sınıfı ve paslanmaz çelik gövde aranır.

Paslanmaz çelik gövdeli endüstriyel kiosk ve panel PC'ler, temizlik prosedürlerine dayanıklı yapılarıyla bu alanların doğal tercihidir.

Lojistik ve Depo

Depoda palet, ürün ve sevkiyat bilgilerinin hızla doğrulanması gerekir. Hareket halindeki personel için endüstriyel tablet, sevkiyat kapıları ve kabul alanları gibi sabit noktalar için ise endüstriyel kiosk veya panel PC kullanılır.

Makine Üreticileri

Makine üreticileri, makine kontrol ekranı (HMI) ile MES arayüzünü çoğu zaman aynı cihazda birleştirmek ister. Makineye entegre edilen endüstriyel panel PC hem makinenin kontrol arayüzünü hem de MES istemcisini çalıştırarak ek bir terminal ihtiyacını ortadan kaldırır.

MES Terminali Seçerken Dikkat Edilmesi Gerekenler

MES terminali seçerken yalnızca işlemci ve ekran boyutuna bakmak yanlış kararlara yol açar. Cihazın sahada nasıl kullanılacağı, hangi koşullarda çalışacağı ve hangi çevre birimlerine bağlanacağı birlikte değerlendirilmelidir.

Fansız Tasarım

Fanlı bilgisayarlar soğutma için ortam havasını cihazın içine çeker; tozlu üretim alanlarında bu, toz birikmesine ve zamanla bakım ihtiyacına yol açar. Fansız endüstriyel bilgisayarlar ısıyı gövde üzerinden dağıtır. Hareketli parça olmadığı için toz girişi en aza iner, bakım ihtiyacı azalır ve cihaz 7/24 çalışmaya daha uygun hale gelir.

IP Koruma Sınıfı

Panel PC'lerde IP65 koruma genellikle cihazın ön paneli için geçerlidir; arka kısım pano içinde veya korunaklı bir alanda kalır. Üretim alanlarının büyük bölümünde IP65 ön panel yeterlidir. Basınçlı suyla yıkanan alanlarda ise cihazın tamamının IP66/IP69K koruma sunması gerekir.

7/24 Çalışma ve Çevresel Koşullar

MES terminalleri üretim durmadan çalışır. Bu yüzden sürekli çalışmaya uygun bileşenler, geniş çalışma sıcaklığı aralığı ve titreşime dayanıklı yapı temel gereksinimlerdir.

Dokunmatik Ekran

PCAP (kapasitif) dokunmatik ekranlar çoklu dokunma desteği, yüksek görüntü netliği ve dayanıklı cam yüzeyiyle günümüzün yaygın tercihidir. Eldiven modu destekleyen PCAP ekranlar ince iş eldivenleriyle kullanılabilir. Kalın eldivenle çalışılan alanlarda basınçla çalışan rezistif dokunmatik ekranlar öne çıkar. Ekrana su sıçrayan veya yıkanan alanlarda ise istem dışı dokunmaları engelleyen su toleranslı dokunmatik çözümler tercih edilmelidir.

Barkod, RFID ve Kart Okuyucular

MES terminali çoğunlukla barkod okuyucu, RFID veya kart okuyucuyla birlikte çalışır. Bu çevre birimlerinin USB veya seri port üzerinden mi bağlanacağı, ya da terminale dahili mi olacağı proje başında netleştirilmelidir. PDKS ve operatör girişi yapılacak terminallerde kart okuyucu, izlenebilirlik uygulamalarında ise barkod okuyucu temel gereksinimdir.

Ağ ve Haberleşme Bağlantıları

Terminal, fabrika ağına Ethernet veya Wi-Fi üzerinden güvenilir şekilde bağlanmalıdır. Çift Ethernet, ofis ağı ile makine ağını birbirinden ayırmak isteyen projelerde avantaj sağlar. Eski makinelerle veya saha cihazlarıyla haberleşme gerekiyorsa RS232 ve RS485 seri portlar da aranmalıdır.

Enerji Kesintisine Karşı Koruma

Üretim sahalarında ani enerji kesintileri yaşanabilir. Dahili mini UPS veya güvenli kapatma desteği sunan terminaller, kesinti anında işletim sisteminin düzgün kapanmasını ve verilerin korunmasını sağlar.

İşletim Sistemi

MES yazılımının desteklediği işletim sistemi, donanım seçiminden önce netleştirilmelidir. Windows tabanlı projelerde Windows 10/11 IoT Enterprise LTSC, uzun destek süresi ve sürüm kararlılığı sayesinde endüstriyel uygulamaların standart tercihidir. Linux tabanlı projelerde ise seçilen dağıtımın donanım sürücüleriyle uyumu doğrulanmalıdır.

Montaj Şekli

Panel montaj, VESA, duvar veya ayaklı montaj seçenekleri sahanın fiziksel yapısına göre belirlenir. Ekran, operatörün çalışırken rahatça görebileceği ve dokunabileceği yükseklikte ve açıda konumlandırılmalıdır.

Endüstriyel Bilgisayarlar MES ve ERP Yazılımlarıyla Nasıl Haberleşir?

Endüstriyel bilgisayar, MES veya ERP yazılımının kendisi değildir; bu yazılımların sahada çalışmasını ve saha verisinin sisteme ulaşmasını sağlayan donanım altyapısıdır.

Günümüzde MES yazılımlarının büyük bölümü web tabanlıdır. Bu yapıda panel PC, kiosk veya box PC üzerindeki tarayıcı, merkezi MES sunucusuna bağlanan bir istemci olarak çalışır. Masaüstü uygulama olarak kurulan MES istemcileri ise doğrudan terminalin işletim sistemi üzerinde çalışır.

Makine ve saha ekipmanlarından veri toplamak için ise endüstride yaygın olarak şu yöntemler kullanılır:

• OPC UA: PLC ve SCADA sistemlerinden standart ve güvenli veri aktarımı.

• Modbus TCP ve Modbus RTU: Enerji analizörleri, inverterler ve sıcaklık kontrol cihazları gibi saha cihazlarıyla haberleşme.

• MQTT: Sensör ve makine verilerinin hafif bir protokolle merkezi sisteme iletilmesi.

• Seri haberleşme (RS232/RS485): Eski makineler, teraziler ve seri port üzerinden çalışan cihazlar.

Hangi yöntemin kullanılacağı MES mimarisine ve sahadaki ekipmanlara göre belirlenir. Bu nedenle terminal seçiminde işlem gücü kadar Ethernet, Wi-Fi ve seri port gibi bağlantı arayüzlerinin projeyle uyumu da kontrol edilmelidir.

Sık Sorulan Sorular

Standart bir PC MES terminali olarak kullanılabilir mi?

MES yazılımı standart bir PC'de de çalışır. Ancak toz, titreşim, sıcaklık değişimi, 7/24 çalışma ve yıkama gibi koşullar ofis bilgisayarlarının ömrünü kısaltır ve üretimde beklenmedik duruşlara yol açar. Üretim sahasında endüstriyel bilgisayar kullanmak, uzun vadede daha düşük toplam maliyet ve daha yüksek süreklilik sağlar.

MES terminali olarak panel PC mi, kiosk mu seçilmeli?

Terminal belirli bir makineye veya hatta hizmet edecekse endüstriyel panel PC doğru seçimdir. Çok sayıda personelin ortak kullandığı iş emri sorgulama veya PDKS noktalarında ise endüstriyel kiosk daha uygundur.

Gıda üretiminde hangi IP koruma sınıfı gerekir?

Kuru veya hafif nemli alanlarda IP65 ön panel yeterlidir. Basınçlı suyla yıkanan alanlarda ise cihazın tamamının IP66/IP69K koruma sunması ve paslanmaz çelik gövdeye sahip olması gerekir.

Endüstriyel tablet MES projelerinde nerede kullanılır?

Depo, sevkiyat, mal kabul ve saha kalite kontrolü gibi personelin hareket halinde olduğu işlerde kullanılır. Tablet, sabit terminallerin ulaşamadığı noktalara MES erişimi götürür.

MES terminalinde hangi işletim sistemi kullanılmalı?

Seçim MES yazılımının gereksinimine göre yapılır. Windows tabanlı projelerde uzun destek süresi nedeniyle Windows 10/11 IoT Enterprise LTSC, Linux tabanlı projelerde ise donanımla uyumu doğrulanmış bir dağıtım tercih edilir.

Sonuç

MES projelerinde yazılım kadar, bu yazılımın sahada çalışacağı terminalin doğru seçimi de projenin başarısını belirler. Hat başında panel PC, pano içinde box PC, ortak alanlarda kiosk ve hareketli işlerde tablet; her biri fabrikanın farklı bir noktasında MES'in sahadaki yüzü olur.

Zenos Teknoloji olarak MES, ERP ve fabrika dijitalleşmesi projeleri için endüstriyel panel PC, box PC, endüstriyel kiosk ve endüstriyel tablet çözümleri sunuyoruz. Projenizde kaç terminal kullanılacağını, hangi ortamda çalışacaklarını ve hangi çevre birimlerine bağlanacaklarını bizimle paylaşın; sahanıza uygun donanım yapılandırmasını birlikte belirleyelim.
