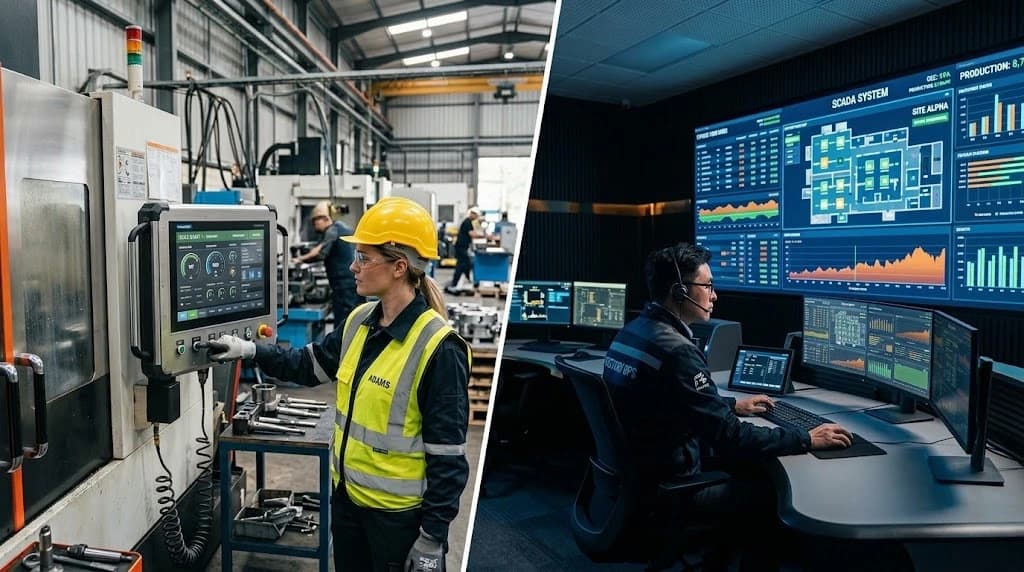

SCADA ve HMI Arasındaki Farklar Nelerdir?

Endüstriyel otomasyon dünyasına adım attığınızda en sık duyacağınız iki terim HMI (İnsan-Makine Arayüzü) ve SCADA'dır (Merkezi Denetim ve Veri Toplama). Her ikisi de operatörlerin makinelerle iletişim kurmasını ve süreçleri izlemesini sağlasa da, otomasyon piramidinde tamamen farklı seviyelere ve amaçlara hizmet ederler. Bu yazımızda, bu iki temel kavramın ne anlama geldiğini ve aralarındaki temel farkları inceliyoruz.

HMI (İnsan-Makine Arayüzü) Nedir?

HMI (Human-Machine Interface), bir operatörün tek bir makine veya ekipmanla etkileşime girmesini sağlayan donanım ve yazılım bütünüdür.

• İşlevi: Genellikle makinenin hemen üzerine veya yanına monte edilen dokunmatik bir ekrandır. Operatör bu ekran üzerinden motoru başlatır veya durdurur, sıcaklık değerlerini ayarlar veya anlık hata kodlarını (alarmları) görür. Bu noktada kullanılan donanım genellikle kompakt ve zorlu koşullara dayanıklı bir Endüstriyel Panel PC'dir.

• Odak Noktası: Mikro seviyede anlık kontroldür. HMI, o an o makinede ne olup bittiğine odaklanır. Geçmişe dönük devasa verileri depolamak gibi bir amacı yoktur.

SCADA (Merkezi Denetim ve Veri Toplama) Nedir?

SCADA (Supervisory Control and Data Acquisition), bir fabrikadaki, tesisteki veya kilometrelerce alana yayılmış bir şebekedeki tüm sistemleri tek bir merkezden izleyen ve yöneten geniş çaplı bir yazılım sistemidir.

• İşlevi: Sahadaki onlarca PLC'den, sensörden ve HMI'dan gelen verileri toplar. Bu verileri işler, grafiksel olarak sunar, uzun vadeli trend analizleri yapar ve veri tabanlarına kaydeder.

• Odak Noktası: Makro seviyede tesis yönetimidir. "Geçen ayki üretim verimliliğimiz neydi?" veya "Hangi bantta en çok duruş yaşanıyor?" gibi soruların cevabı SCADA sistemindedir.

HMI ve SCADA Arasındaki Temel Farklar

Bu iki sistemi birbirinden ayıran başlıca özellikler şunlardır:

• Kapsam: HMI tek bir makineye veya yerel bir sürece odaklanırken, SCADA tüm fabrikayı, tesisi veya geniş bir coğrafi ağı kapsar.

• Veri İşleme ve Analiz: HMI temel olarak sistemin anlık (gerçek zamanlı) durumunu gösterir. SCADA ise devasa boyuttaki geçmiş verileri kaydeder, uzun vadeli analizler yapar ve detaylı raporlar sunar.

• Donanım ve Yazılım İhtiyacı: HMI sistemleri genellikle makine başında çalışan bağımsız bir Panel PC ve buna yüklü arayüz yazılımından oluşur. SCADA sistemleri ise tüm fabrikanın verisini işleyecek yüksek işlem gücüne sahip donanımlara, merkezi sunuculara ve kapsamlı yazılımlara ihtiyaç duyar.

• Ağ ve Bağlantı: HMI genellikle doğrudan kontrol ettiği makinenin PLC'sine bağlıdır. SCADA ise tesis ağındaki tüm PLC'ler, motor sürücüleri, sensörler ve sahadaki HMI ekranları ile iletişim kurar.

Hangi Donanıma İhtiyacınız Var?

HMI ve SCADA birbirinin rakibi değil, tamamlayıcısıdır. HMI, makinenin direksiyonu ve gösterge paneliyse; SCADA tüm trafiği izleyen ve yöneten kontrol merkezidir. Zenos Rock Serisi Endüstriyel Panel PC'ler, güçlü işlemcileri, çoklu ekran destekleri ve zorlu fabrika koşullarına dayanıklı yapıları sayesinde hem makine üzeri HMI uygulamalarında hem de fabrika kontrol odalarındaki SCADA izleme noktalarında ihtiyaç duyduğunuz kesintisiz performansı sunar.
